De meeste analaoge watermeters hebben een ronddraaiende sensor, sommige metaal en bij sommige is het een nfc chip. Hierdoor is het eenvoudig om het verbruik digitaal te gaan uitlezen met je eigen sensor en in mijn geval een Shelly Uni. De Uni kun je via wifi in je netwerk eenvoudig koppelen aan Home Assistant.

Mijn watermeter is een Itron/Actaris, deze heeft een liter sensor die rond draait, zie foto watermeter, hierdoor is het eenvoudig om het verbruik te meten met een metaaldetectie sensor zoals bijvoorbeeld de LJ12A3-4-Z/BY. De metaaldetectie sensor geeft bij elk passeer moment een spanning af. In Home Assistant kun je deze spanning via een automation oppikken en naar een binaire sensor sturen, hiermee krijg je in dit geval een liter puls. Deze puls kun je verder verwerken zoals je dat wilt kunnen zien binnen Home Assistant.

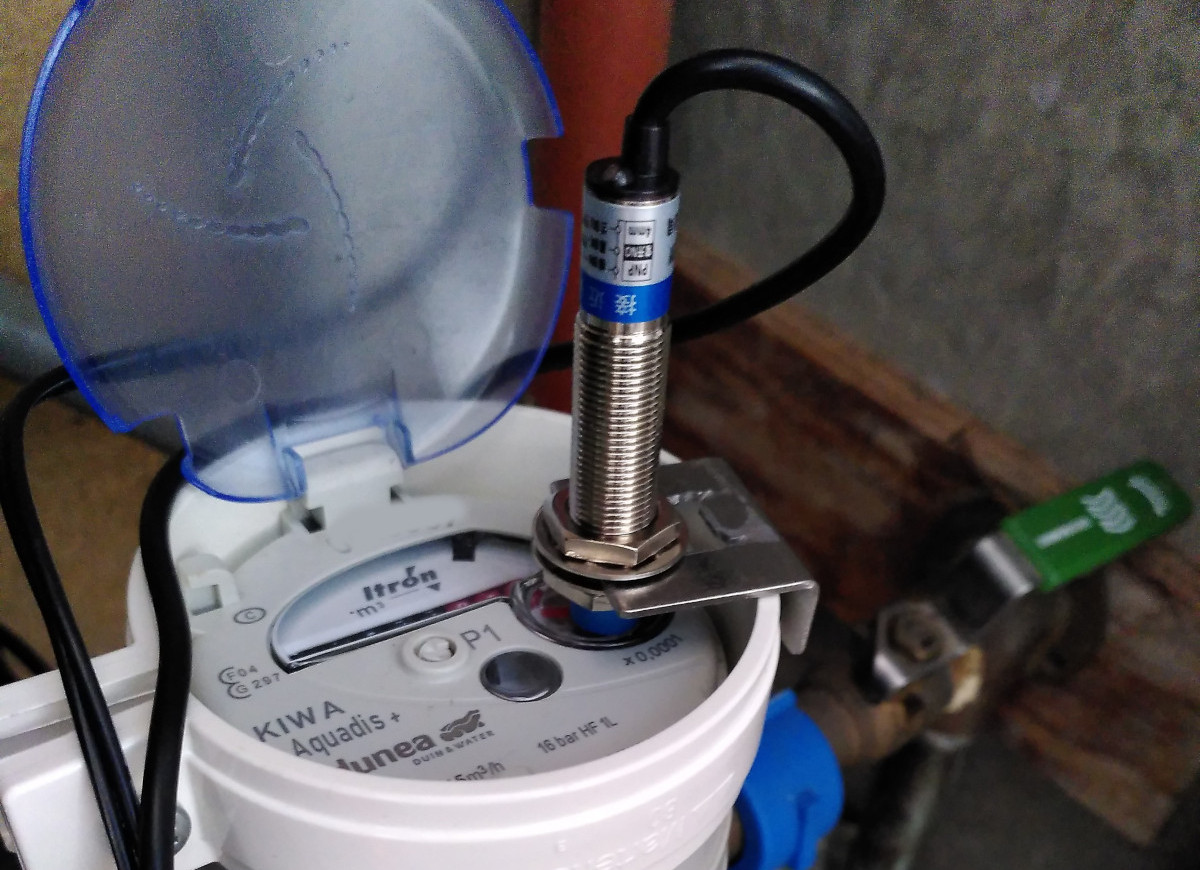

Met behulp van een waterpijp klem (van de bouwmarkt) en kleine hoeklijn is de sensor boven het roterende metaal plaatje van de watermeter gemonteerd. (zie foto).Let op dat de sensor echt strak op het glas moet zitten en de juiste positie moet je even uitproberen als het water stroomt of je dan de rode led op de sensor ziet oplichten.

De Shelly Uni en de metaal detectie sensor zitten beide op dezelfde voeding van 12V. Let op dat een USB voeding slechts 5V afgeeft en de metaal sensor minimaal 6V nodig heeft.

Zo, en nu snel zelf aan de slag om je waterverbruik te digitailiseren en te analyseren…
